La base d’une maquette numérique représente le squelette du projet – la structure. Celle-ci est faite en premier (en réalité c’est en deuxième après le projet architectural) et sera « chargée » par la suite avec les informations des autres lots. Mais pour pouvoir renseigner les informations concernant la structure, il faut connaitre tous les éléments structuraux. Un défi dans la rénovation des immeubles haussmanniens, parce que non seulement les plans d’origine n’existent plus, mais encore les structures ont souvent subis plusieurs modifications. Alors, est-il possible de faire une maquette numérique dans la rénovation ?
L’équipe travaux de 52 Louvre, accompagnée du bureau d’études structure et du service BIM de REP, s’est donné pour objectif de démontrer que la maquette numérique peut être créée et utilisée aussi dans la rénovation, moyennant des ressources particulières.
Pour la réalisation de la maquette numérique de l’existant, ils ont effectué en amont les travaux suivants :

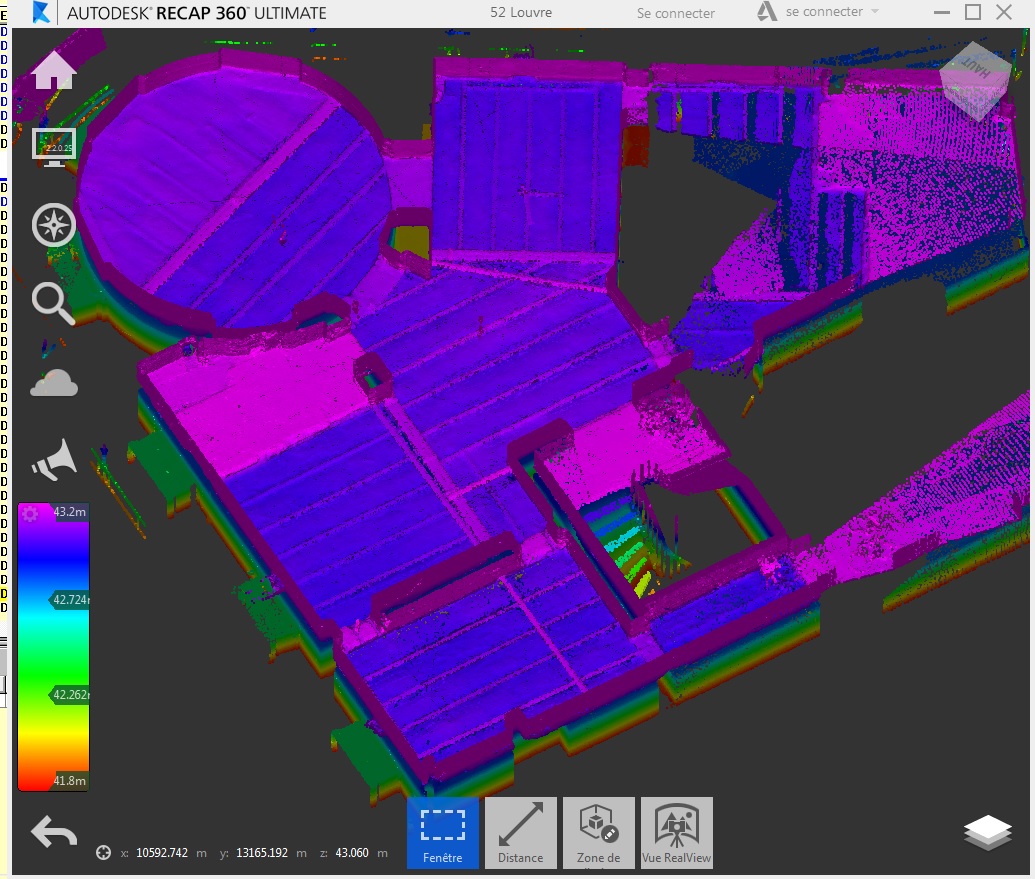

- Nuage des points
- Curage de zones cis ouverture des fenêtres ;
- Le relevé de points par un géomètre : le fameux nuage de points !!

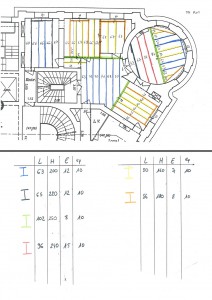

- Le relevé des sections des fers in situ par les conducteurs.

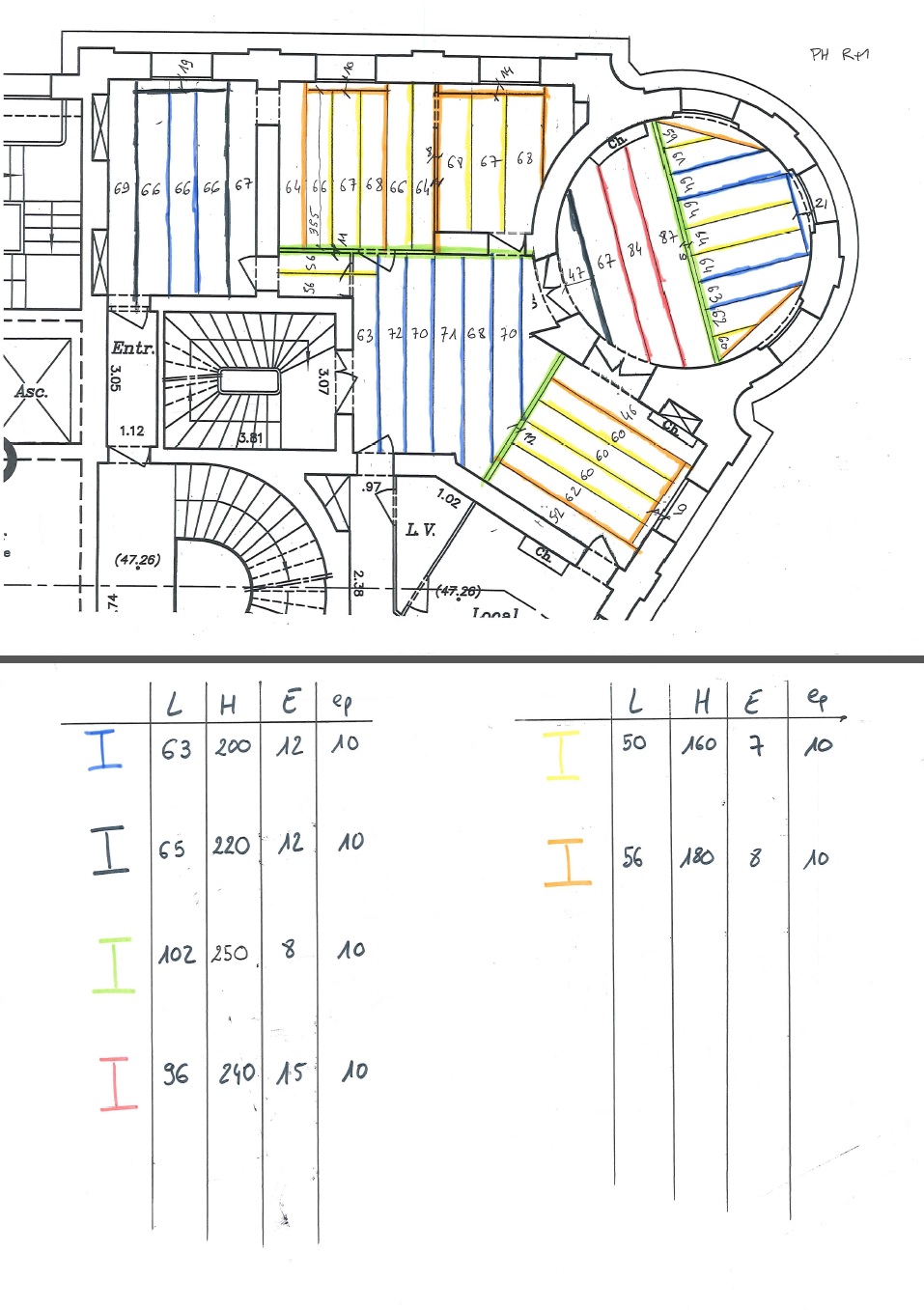

- Sections des fers
L’ensemble des informations, nuage de points et sections, ont été transmises à la start-up Snapkin, permettant d’obtenir après compilation :
- l’implantation réelle du bâtiment existant dans le système d’axes du projet – des informations qui serviront non seulement au bureau d’études structure mais aussi à la synthèse technique et plus tard à la synthèse architecturale.

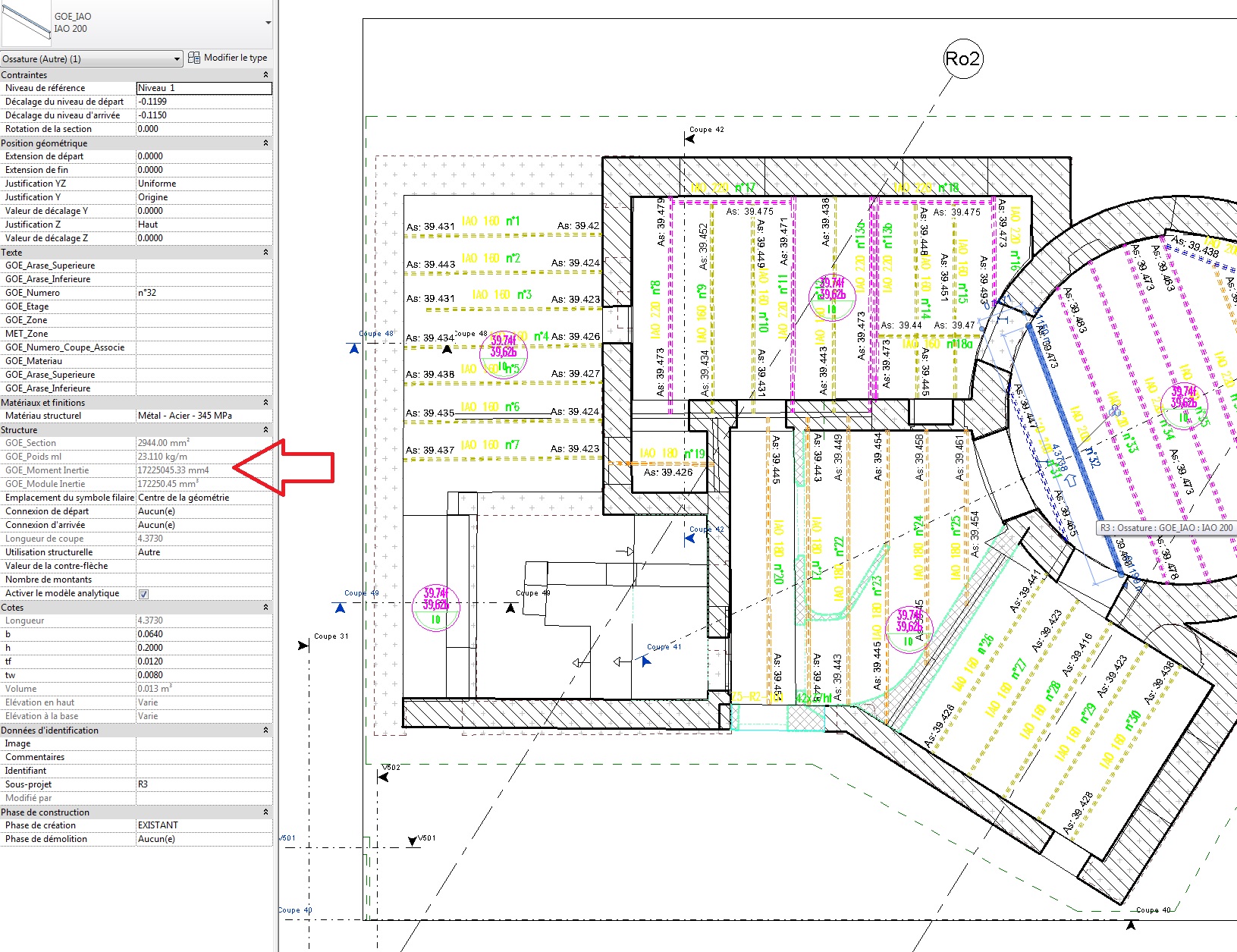

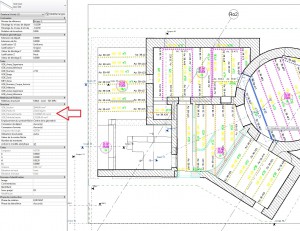

- les informations concernant le poids/ml, le moment d’inertie ou module d’inertie des éléments structuraux – informations utilisées par le bureau d’études structure pour vérifier la capacité portante des existants.
- Système d’axes

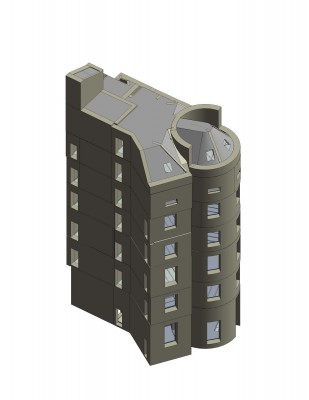

Les résultats obtenus ne représentent rien d’autre qu’une maquette numérique.
PARI REUSSI : la maquette numérique est pour tous !
